¿Qué es un DPS y por qué tu instalación eléctrica lo necesita?
Los Dispositivos de Protección contra Sobretensiones son la primera línea de defensa de tus equipos ante rayos, transitorios y fallas de la red eléctrica. Todo lo que debes saber sobre ellos.
¿Qué es un DPS (Dispositivo de Protección contra Sobretensiones)?
Un DPS, también conocido como supresor de sobretensiones, limitador de sobretensiones transitorias o SPD (Surge Protective Device, por sus siglas en inglés), es un componente de protección eléctrica diseñado para limitar la tensión transitoria que llega a la instalación o al equipo protegido, desviando o absorbiendo la energía excedente hacia tierra.
Cuando ocurre una sobretensión —sea por un rayo que cae cerca de la red, por una maniobra de apertura o cierre de grandes cargas, o por un cortocircuito en la red de distribución—, la tensión puede dispararse en microsegundos muy por encima del valor nominal. Sin un DPS, esa energía destructiva fluye directamente hacia los equipos conectados, quemando tarjetas electrónicas, bobinados de motores, fuentes de alimentación y transformadores.
El DPS actúa en nanosegundos o microsegundos: detecta la sobretensión y crea un camino de baja impedancia hacia tierra, cortocircuitando efectivamente el transitorio antes de que dañe lo que esté conectado aguas abajo.

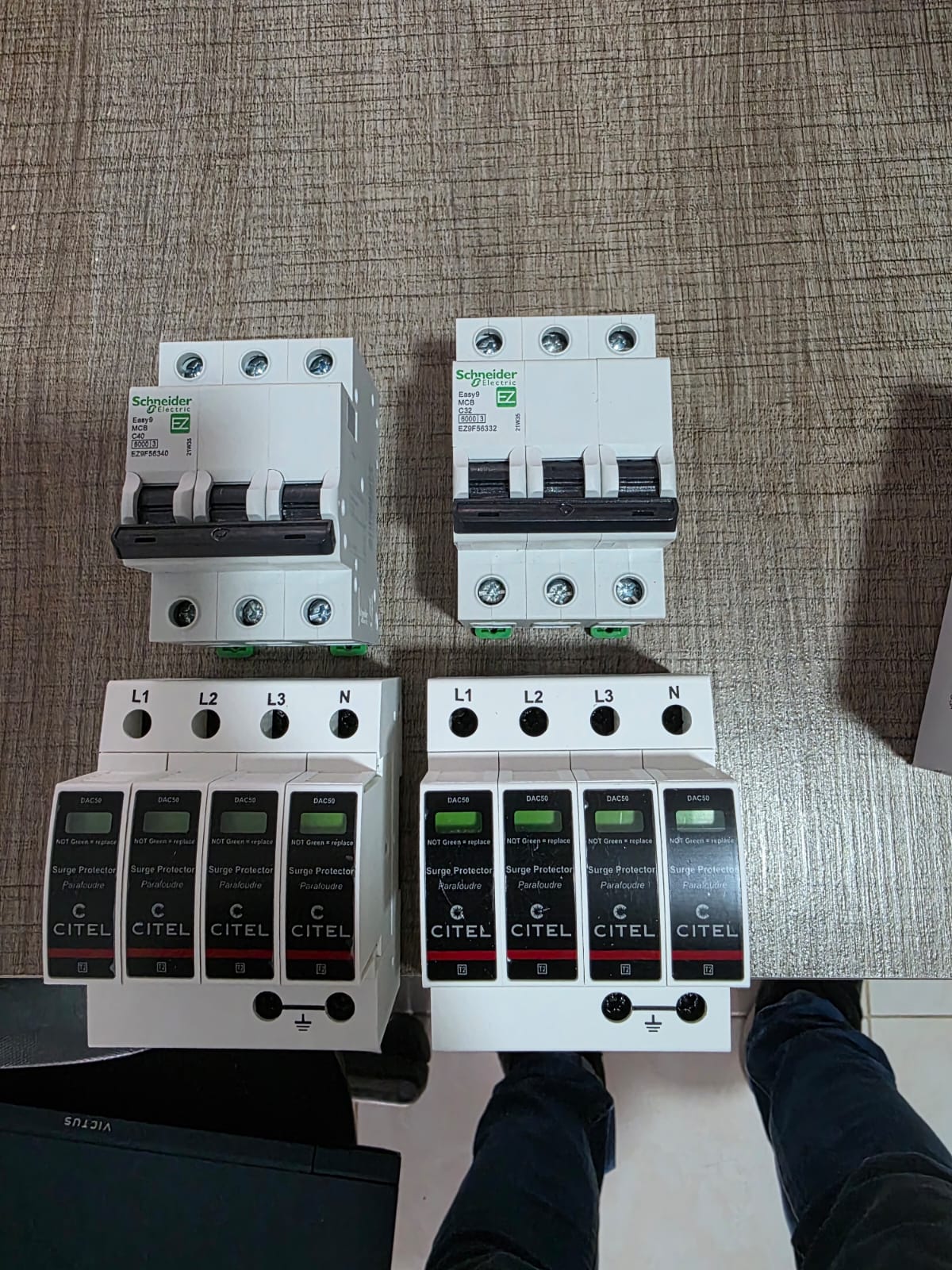

DPS correctamente instalado en tablero eléctrico industrial. Soleycon SAS — Cali, Valle del Cauca.
Tipos de DPS según la norma IEC 61643 y el RETIE
La norma internacional IEC 61643-11 —adoptada por Colombia a través del RETIE— clasifica los DPS en tres categorías según el nivel de protección que ofrecen y el punto de la instalación donde se instalan:
Tipo 1 — Clase B
Protección contra rayos directos
Se instala en la acometida o en el punto de entrada de la línea al edificio. Maneja las corrientes más altas (hasta 100 kA de cresta en forma de onda 10/350 µs). Obligatorio cuando hay sistema de pararrayos externo.
Tipo 2 — Clase C
Protección contra sobretensiones inducidas
Se instala en los tableros de distribución secundarios. Maneja corrientes de impulso 8/20 µs hasta 40 kA. Es el más común en instalaciones residenciales, comerciales e industriales de Cali y el Valle.
Tipo 3 — Clase D
Protección fina en el punto de carga
Se instala lo más cerca posible del equipo a proteger: en la regleta de enchufes, en la UPS, en el panel de control. Ideal para equipos sensibles como PLC, computadores, servidores y equipos médicos.
⚡ Clave para el diseño
La protección óptima se logra con una coordinación en cascada: Tipo 1 en la acometida, Tipo 2 en tableros secundarios y Tipo 3 en equipos críticos. No es recomendable instalar solo uno de los tres niveles y asumir que la protección es completa.
DPS con minibreaker integrado: la solución más segura y práctica
Una de las configuraciones más recomendadas en instalaciones modernas es el DPS con minibreaker incorporado (también llamado interruptor de sobreintensidad integrado). Esta combinación ofrece varias ventajas clave:
Minibreaker para protección del circuito del DPS en tableros industriales y comerciales. Soleycon SAS.
- Desconexión automática cuando el DPS ha alcanzado su vida útil o ha sufrido un evento severo, evitando que un DPS degradado genere un incendio.
- Protección contra cortocircuito en el circuito del propio DPS, cumpliendo con los requisitos de la norma IEC 61643-12.
- Indicación visual de estado: el minibreaker disparado indica que el DPS debe reemplazarse.
- Facilidad de mantenimiento: en caso de falla, se reemplaza el módulo completo sin tocar el cableado existente.
Minibreaker 2 polos para DPS bifásico — protección en sistemas monofásicos con neutro. Disponible en Soleycon SAS.
En Soleycon SAS suministramos e instalamos DPS con y sin minibreaker integrado, para sistemas monofásicos (1 polo, 2 polos) y trifásicos (3 o 4 polos), en las marcas líderes del mercado: Phoenix Contact, Citel, OBO Bettermann, Dehn y Schneider Electric, entre otras.
¿Por qué son especialmente críticos los DPS en Cali y el Valle del Cauca?
Colombia está ubicada en el cinturón tropical de alta actividad eléctrica, y el Valle del Cauca no es la excepción. La zona geográfica entre la cordillera Occidental y Central genera condiciones atmosféricas que favorecen las tormentas eléctricas convectivas, con una densidad de rayos que puede superar los 10 impactos por km² por año en algunas zonas.
Además, la infraestructura de distribución eléctrica en Cali —si bien ha mejorado en años recientes— sigue presentando fluctuaciones de tensión, cortes intempestivos y maniobras de la red que generan transitorios de tensión dañinos para los equipos conectados, tanto en el sector residencial como en el industrial.
Sectores más vulnerables en Cali y el Valle
| Sector | Riesgo principal | DPS recomendado |
|---|---|---|
| Industria y manufactura (Yumbo, Palmira, Cali norte) | Maniobras de cargas inductivas, arranque de motores, transitorios de alta frecuencia | Tipo 1 + Tipo 2 coordinados, In ≥ 20 kA |
| Comercial y retail | Equipos de cómputo, cajas registradoras, servidores POS | Tipo 2 + Tipo 3 en punto de carga |
| Residencial | Electrodomésticos, Smart TVs, routers, equipos de seguridad | DPS Tipo 2 en tablero + Tipo 3 en regletas |
| Salud y hospitales | Equipos médicos críticos, sistemas de monitoreo, imagenología | Protección coordinada Tipo 1/2/3 + UPS + tierra equipotencial |
| Telecomunicaciones | Antenas, ODU, equipos de transmisión, servidores | DPS para líneas de potencia + DPS para líneas de señal |
| Sector agro e industria alimentaria (Valle agrícola) | Motobombas, sistemas de riego, equipos frigoríficos en zonas abiertas | Tipo 1 obligatorio + Tipo 2 en tableros secundarios |
DPS Tipo 2 para instalación en riel DIN — el más utilizado en tableros residenciales, comerciales e industriales en Cali y el Valle del Cauca.
DPS y RETIE 2013 (actualización 2026): ¿cuándo es obligatorio?
El RETIE (Reglamento Técnico de Instalaciones Eléctricas) de Colombia establece en su Artículo 15, numeral 15.6, los requisitos mínimos de protección contra sobretensiones para diferentes tipos de instalaciones. Con las actualizaciones incorporadas en 2026, los criterios se han ampliado significativamente.
📋 RETIE — Instalaciones que requieren DPS obligatoriamente
Instalaciones con sistema de pararrayos externo · Edificios de más de 2 pisos con equipos electrónicos · Instalaciones industriales con equipos críticos · Centros de datos y salas de servidores · Hospitales y clínicas · Instalaciones en zonas de alta keraunic level (densidad de rayos) · Estaciones de telecomunicaciones · Instalaciones fotovoltaicas (sistemas solares conectados a la red).
El incumplimiento del RETIE puede derivar en sanciones para el instalador eléctrico certificado (CONTE), invalidación de pólizas de seguros y, lo más grave, en responsabilidad civil o penal ante incendios o accidentes causados por sobretensiones no gestionadas adecuadamente.
Parámetros técnicos clave para seleccionar un DPS
- Uc (tensión máxima de servicio continuo): debe ser superior a la tensión nominal de la red. En Colombia: Uc ≥ 275 V para redes 220/127 V.
- In (corriente nominal de descarga): valor de corriente 8/20 µs que el DPS puede soportar de forma continuada. Mínimo 5 kA, recomendado ≥ 20 kA para tableros secundarios.
- Imax (corriente máxima de descarga): valor pico de corriente 8/20 µs que el DPS puede soportar una sola vez sin degradarse.
- Up (nivel de protección en tensión): la tensión residual que el DPS deja pasar. Debe ser menor que el nivel de inmunidad de los equipos a proteger.
- Iimp (corriente de impulso — solo Tipo 1): corriente de forma 10/350 µs. Indica la capacidad ante impactos directos de rayo.
Instalación correcta de un DPS: errores más comunes
Un DPS mal instalado puede ser tan ineficaz como no tener ninguno. En Soleycon vemos frecuentemente los siguientes errores en instalaciones de terceros:
| Error común | Consecuencia | Solución correcta |
|---|---|---|
| Conductores de conexión demasiado largos | La inductancia del cable eleva el Up efectivo, reduciendo la protección | Conductores ≤ 50 cm, sección mínima 6 mm², sin curvas cerradas |
| DPS conectado sin sistema de tierra adecuado | La energía del transitorio no tiene camino de retorno → el DPS no protege | Sistema de puesta a tierra con R ≤ 10 Ω (idealmente ≤ 5 Ω) |
| Usar solo Tipo 2 sin Tipo 1 en instalaciones con pararrayos | El DPS Tipo 2 puede ser destruido por la corriente del rayo directo | Instalar Tipo 1 en acometida + Tipo 2 en tableros secundarios |
| No instalar fusible o minibreaker de respaldo | Un DPS en cortocircuito puede generar incendio en el tablero | Siempre proteger el circuito del DPS con fusible o minibreaker adecuado |
| No verificar indicador de estado periódicamente | DPS agotado sigue en servicio sin proteger nada | Inspección visual semestral y reemplazo al activarse indicador de fallo |
Preguntas frecuentes sobre DPS en Cali y el Valle del Cauca
¿Necesitas proteger tu instalación eléctrica en Cali o el Valle?
En Soleycon SAS somos especialistas en protección eléctrica, RETIE y sistemas de puesta a tierra. Contamos con personal CONTE certificado y suministramos DPS de las marcas más reconocidas del mercado.
